人們普遍認(rèn)為，需要改進(jìn)方法來評(píng)估鋼鐵上的有機(jī)涂層的腐蝕控制性能。既定的測(cè)試程序（主要是ASTM B 117鹽霧）的困難已經(jīng)得到了很好的記錄，在此無需重述?？紤]到既定的涂層系統(tǒng)的廣泛變化，對(duì)可靠的短期測(cè)試程序的需求比以往任何時(shí)候都要大。由于日益嚴(yán)格的揮發(fā)性有機(jī)物(VOC)法規(guī)，現(xiàn)有涂料系統(tǒng)的配方可能會(huì)發(fā)生變化。更現(xiàn)實(shí)的測(cè)試程序?qū)⒃试S在新舊符合VOC的組合物之間進(jìn)行有意義的性能比較，而不依賴于長(zhǎng)期室外暴露結(jié)果。
一個(gè)"好的"或有意義的實(shí)驗(yàn)室測(cè)試的最鍵的要求是，它要模擬實(shí)踐中所使用的材料的相對(duì)性能等級(jí)，并產(chǎn)生與現(xiàn)場(chǎng)經(jīng)驗(yàn)一致的失效模式。此外，一個(gè)有用的測(cè)試必須是可重復(fù)的，而且是合理的快速。目前，還沒有任何測(cè)試被證明能滿足這些要求。
雖然完全模擬戶外環(huán)境中眾多復(fù)雜的變量似平并不實(shí)際（甚至不可能），但一個(gè)合理的方法是包括確定這些變量中最重要的變量并將其納入加速測(cè)試協(xié)議。近年來，根據(jù)使用循環(huán)濕/干腐蝕室（即產(chǎn)生鹽霧的室與允許試樣干燥的室交替出現(xiàn)），已經(jīng)報(bào)告了與外部結(jié)果的關(guān)聯(lián)性得到加強(qiáng)。電解質(zhì)層從面板表面的這種循環(huán)潤(rùn)濕和干燥被認(rèn)為以比例如連續(xù)ASTM B 117鹽霧試驗(yàn)更真實(shí)的方式對(duì)涂層施加應(yīng)力，在連續(xù)ASTM B 117鹽霧試驗(yàn)中，面板被放置在恒定的高相對(duì)濕度(RH)環(huán)境中(~ 97%)。至少，考慮到暴露在室外環(huán)境中的材料經(jīng)常經(jīng)歷類似的濕潤(rùn)和干燥效應(yīng)，濕/干循環(huán)因素的結(jié)合似乎是直觀合理的。還闡述了電解質(zhì)成分的重要性(例如，結(jié)合銨和硫酸鹽物質(zhì)來模擬工業(yè)環(huán)境中發(fā)生的腐蝕過程)。
盡管人們?cè)絹碓秸J(rèn)識(shí)到濕/干循環(huán)（或一股的循環(huán)應(yīng)力因素)和電解液成分變量的重要性，但在整個(gè)油漆降解和腐蝕過程中，老化因素(如紫外線照射、水汽凝結(jié))的影響仍未得到重視。由于油漆制金屬界面的腐蝕和漆膜的老化是在自然界中同時(shí)發(fā)生的過程·因此認(rèn)為這兩個(gè)過程可能有顯著的相關(guān)性似乎是合理的。例如，天氣導(dǎo)致的油漆有機(jī)粘合劑的降解可能會(huì)導(dǎo)致涂層表面更加親水，這可能會(huì)改變系統(tǒng)的潤(rùn)濕時(shí)間和隨后的腐蝕特性。
其他影響可能包括以下方面：
加強(qiáng)了表面污染的保留和有害物種通過受天氣損害的涂層。
油漆物理特性的變化，如彈性，這可能會(huì)對(duì)后續(xù)的性能特征產(chǎn)生影響。
在降雨或冷凝期間，表面物質(zhì)的可能稀釋以及相對(duì)“干凈”的水沉積在涂漆表面的其他影響。
在早期的一篇論文中，研究了將老化和腐蝕循環(huán)結(jié)合到一個(gè)單一的測(cè)試方法中的意義。結(jié)果表明，紫外光老化因素對(duì)有機(jī)漆膜的腐蝕性能有顯著影響。本文的目的是比較從組合循環(huán)腐蝕/老化試驗(yàn)方法獲得的結(jié)果與從室外暴露獲得的數(shù)據(jù)。還與ASTM B 117鹽霧和濕/干腐蝕循環(huán)(無老化因素)的數(shù)據(jù)進(jìn)行了進(jìn)一步比較。

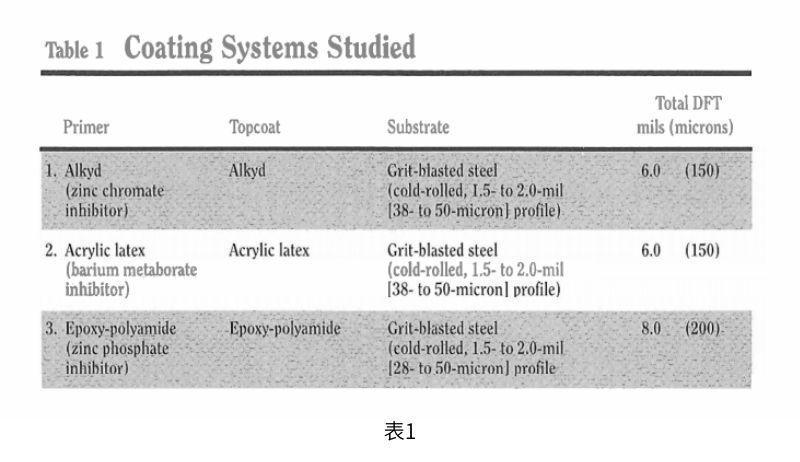

研究了三種商業(yè)質(zhì)量的工業(yè)防腐涂層系統(tǒng)（即帶有適當(dāng)面漆的底漆），代表重要的通用涂料類型(催化環(huán)氧聚酰胺·丙烯酸乳膠和醇酸)這些涂層系統(tǒng)的進(jìn)一步細(xì)節(jié)見表1。
所有涂層都使用自動(dòng)空氣噴涂技術(shù)涂抹在經(jīng)過噴砂處理的尺寸為3英寸×6英寸(8厘米×16厘米)冷軋鋼板試驗(yàn)板上(經(jīng)過清洗和脫脂)。在面漆之前，讓底漆固化24小時(shí)。 在測(cè)試之前，允許表面涂覆的面板固化整整一周。每個(gè)涂層板的下半部分用X穿過涂層向下劃到金屬基底。(暴露在海上場(chǎng)地的面板用一條直線劃線，沿著面板垂直延伸。)在所有情況下，面板都是一式兩份。
研究了三個(gè)加速試驗(yàn)：
標(biāo)準(zhǔn)的ASTMB117鹽霧，使用稀釋的（NH4）2SO4/NaCI基電解質(zhì)進(jìn)行
循環(huán)濕/干腐蝕測(cè)試，循環(huán)濕/干腐蝕試驗(yàn)，納入老化因素（即，綜合腐蝕/老化試驗(yàn)）

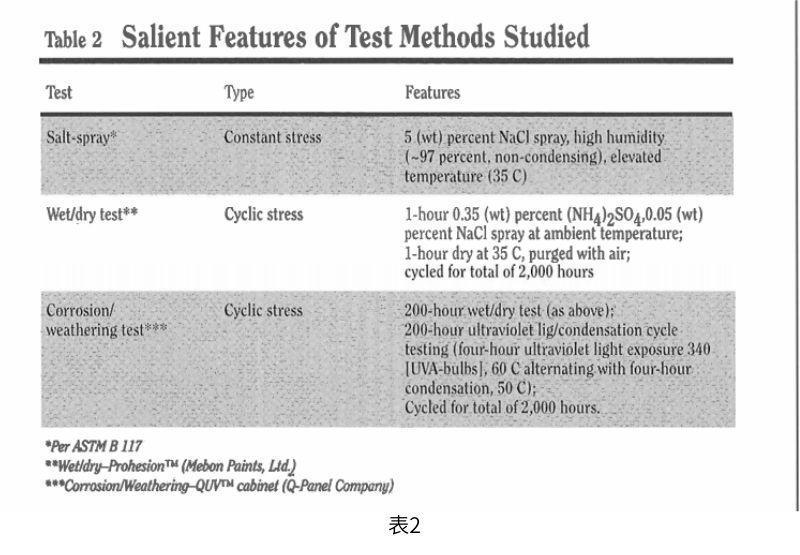

表2概述了這些測(cè)試程序的重要特征，下面對(duì)每種技術(shù)進(jìn)行了更詳細(xì)的描述涂層系統(tǒng)在每個(gè)加速暴露環(huán)境中測(cè)試了2000小時(shí)。
在高溫(35 ℃)和高濕度(大約97% 的相對(duì)濕度)下，面板以與垂直方向成15到30度的角度暴露在5（重量）%的中性氯化鈉溶液中，連續(xù)沉積。
在環(huán)境溫度下，將面板暴露于一小時(shí)的鹽霧(混合鹽)中，交替暴露于一小時(shí)的無鹽霧和高溫(35℃)中。這項(xiàng)工作中使用的電解質(zhì)是0.35%(重量)的(NH)2SO4，0.05%(重量)的NaCl溶液，霧化后pH值為微酸性(5.2)。電解液以大約600毫升/小時(shí)的速度霧化 一個(gè)0.33米的試驗(yàn)箱。面板暴露在與試驗(yàn)箱內(nèi)壁相連的架子上，與垂直方向成15-30度角。通過這種布置，面板被定位在位于室壁中的電阻加熱器附近。電阻加熱器在干燥期間被激活，從而從面板表面蒸發(fā)電解質(zhì)層。在這些干燥期間，也用調(diào)節(jié)流速的空氣吹掃機(jī)柜。這種循環(huán)濕/干試驗(yàn)程序基本上是由Timmons在20世紀(jì)70年代開發(fā)的。為進(jìn)行這種試驗(yàn)而設(shè)計(jì)的試驗(yàn)箱在市場(chǎng)上可以買到。
將面板暴露于200小時(shí)的濕/干腐蝕循環(huán)(如上所述)，然后暴露于200小時(shí)的紫外光冷凝，總共2000小時(shí)(即5個(gè)完整的濕/干/紫外光冷凝循環(huán))。對(duì)于該測(cè)試的老化部分，使用了符合ASTM G 53標(biāo)準(zhǔn)的標(biāo)準(zhǔn)紫外光冷凝柜。這里，使用UVA-340燈泡，在60℃下進(jìn)行4小時(shí)的紫外線照射，然后在50℃下進(jìn)行4小時(shí)的冷凝。
水工建筑物地點(diǎn)
在佛羅里達(dá)州東海岸(龐塞灣)的一個(gè)測(cè)試點(diǎn)，面板暴露在與垂直方向成45度角的地方長(zhǎng)達(dá)27個(gè)月，面朝東。
工業(yè)場(chǎng)地
在俄亥俄州克利夫蘭市中心我們公司技術(shù)中心的屋頂上，電池板與垂直方向成45度角，面朝南，暴露了12個(gè)月。根據(jù)對(duì)裸鋼樣品進(jìn)行的重量損失測(cè)量，該場(chǎng)地的條件具有腐蝕性(例如，低碳鋼的去除率[短期]通常大于50微米/年)。

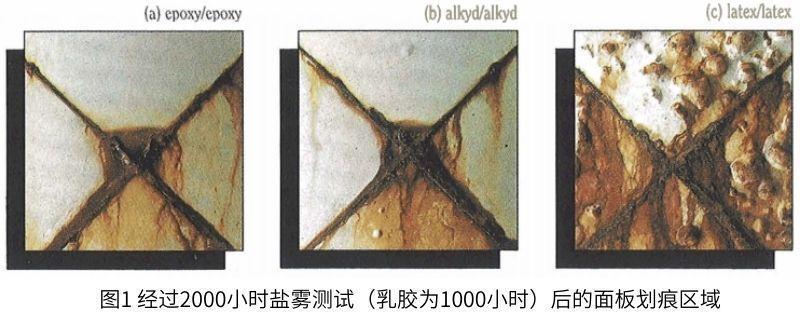

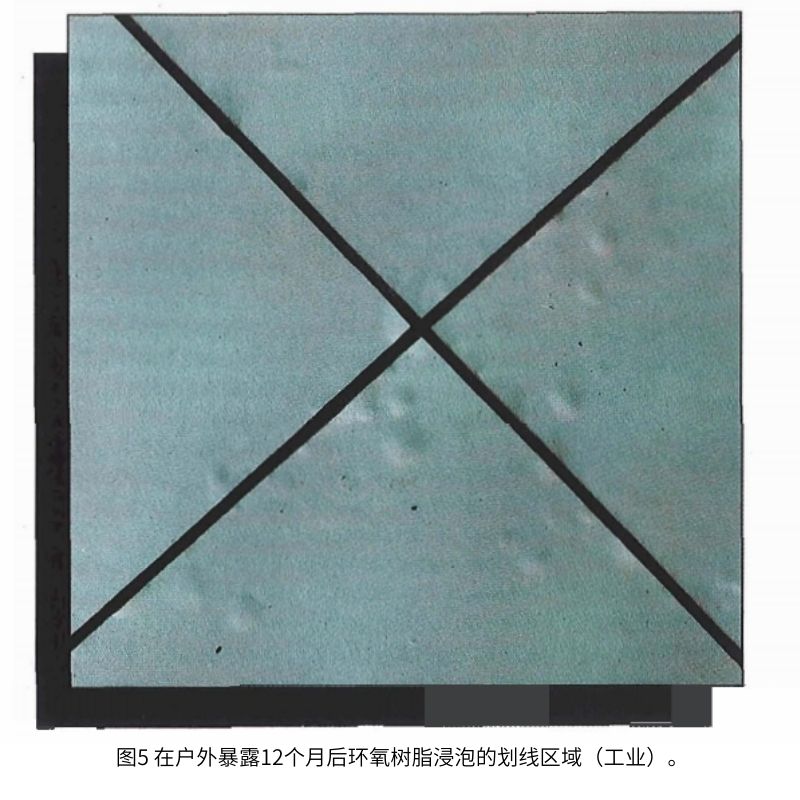

幾乎無一例外，測(cè)試后觀察到的所有故障(加速和自然)都與沿著面板劃線的腐蝕和分層效應(yīng)有關(guān)。圖1-4分別示出了在鹽霧、循環(huán)濕/干腐蝕、組合腐蝕/老化和海洋現(xiàn)場(chǎng)暴露試驗(yàn)之后，涂覆面板的劃線區(qū)域的外觀。環(huán)氧樹脂/環(huán)氧樹脂系統(tǒng)是在工業(yè)環(huán)境中暴露12個(gè)月后先進(jìn)顯示出任何降解跡象的材料。這種退化如圖5所示。

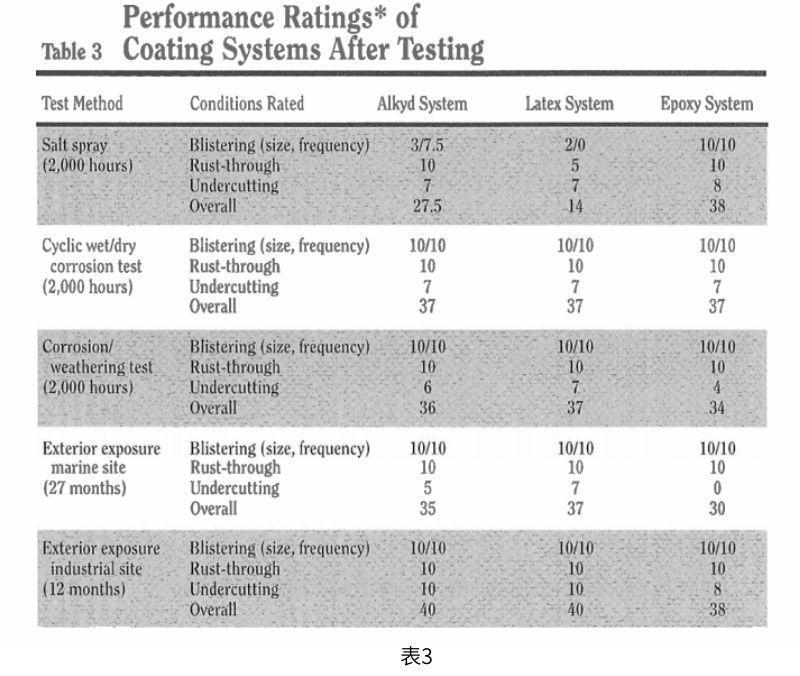

表3顯示了涂層系統(tǒng)在2000小時(shí)加速測(cè)試后以及在海洋和工業(yè)場(chǎng)所現(xiàn)場(chǎng)測(cè)試后的平均ASTM起泡(D，714)、銹透(D，610)和鉆蝕(D，1654)等級(jí)。在這些評(píng)級(jí)系統(tǒng)中，“10”表示表現(xiàn)全面，“0”表示完全失敗。
表3中還報(bào)告了總體性能指數(shù)，該指數(shù)是通過將氣泡尺寸、氣泡頻率、鉆蝕和銹透的各個(gè)等級(jí)相加而計(jì)算的。(ASTM對(duì)起泡頻率建議的描述性評(píng)級(jí)被轉(zhuǎn)換為數(shù)字評(píng)級(jí)，如下所示:無=10，很少=7.5，中等=5，中等密度=2.5，密度=0。)因此，較佳綜合評(píng)分是40分。

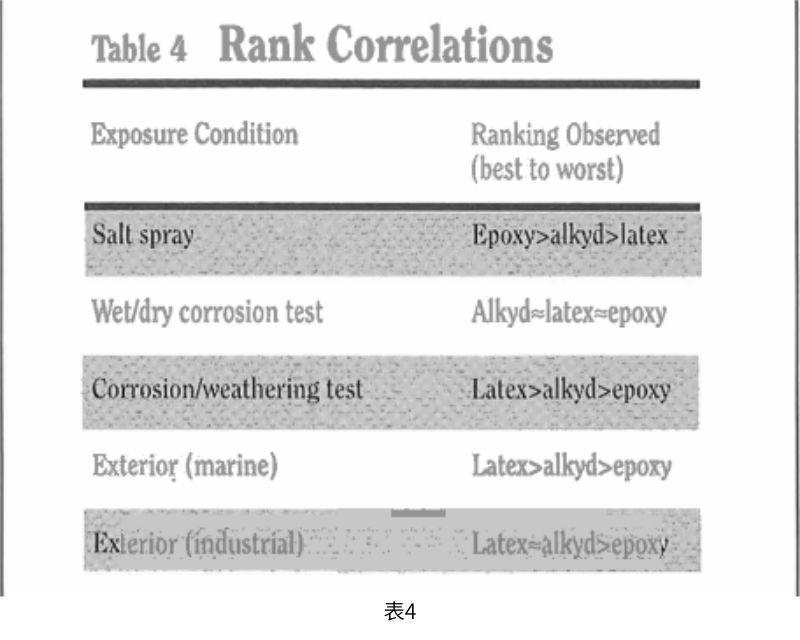

然后，使用總體性能值對(duì)的相對(duì)性能進(jìn)行排名涂層系統(tǒng)(基于逐個(gè)測(cè)試)，如表4所示。
從表4中，可以觀察到幾個(gè)要點(diǎn)。
每種實(shí)驗(yàn)室測(cè)試方法都會(huì)產(chǎn)生一個(gè)獨(dú)特的材料等級(jí)。這表明，這些試驗(yàn)方法之間的差異(即連續(xù)NaCl鹽霧試驗(yàn)、濕/干(NH4)2SO4/NaCl鹽霧試驗(yàn)和結(jié)合老化因素的濕/干(NH4)2SO4/NaCl鹽霧試驗(yàn))導(dǎo)致這些有機(jī)涂層的腐蝕保護(hù)和降解特性有明顯的差異。在海洋和工業(yè)場(chǎng)地觀察到的等級(jí)是相似的，因?yàn)榄h(huán)氧樹脂/環(huán)氧樹脂板在兩個(gè)場(chǎng)地都表現(xiàn)出最嚴(yán)重的退化。
綜合腐蝕/老化試驗(yàn)預(yù)測(cè)的等級(jí)與現(xiàn)場(chǎng)觀察到的等級(jí)最為一致。相比之下，鹽霧試驗(yàn)準(zhǔn)確地預(yù)測(cè)了實(shí)踐中觀察到的相反等級(jí)。使用來自濕/干腐蝕試驗(yàn)的數(shù)據(jù)，不可能明確區(qū)分性能。
綜合腐蝕/老化試驗(yàn)預(yù)測(cè)的等級(jí)與現(xiàn)場(chǎng)等級(jí)最為一致。
重要的是，從表3中的數(shù)據(jù)得出的這些等級(jí)與測(cè)試后涂層的整體視覺外觀一致，如圖1-5所示。

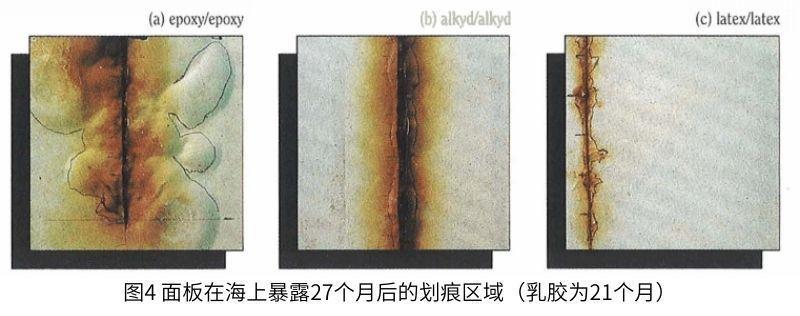

在海洋現(xiàn)場(chǎng)暴露的所有樣品都被發(fā)現(xiàn)在與面板劃線相鄰的區(qū)域形成水泡·這些水泡是穩(wěn)定的（即在儲(chǔ)存或用手指按壓時(shí)不會(huì)塌陷），充滿了鐵銹，并被鄰近的腐蝕產(chǎn)品的流出物染成了橙褐色。在某些情況下，由于內(nèi)部可見的固體腐蝕產(chǎn)物的積累，劃線發(fā)生了全面的提升。這些結(jié)果在圖4（a）-(c)中得到說明。如如圖5所示，在工業(yè)大氣試驗(yàn)場(chǎng)1年后，在環(huán)氧樹脂環(huán)氧樹脂系統(tǒng)上也觀察到了類似的劃線提升和與附近水泡有關(guān)的分層現(xiàn)象。.盡管在海洋現(xiàn)場(chǎng)暴露后，在乳膠乳膠樣品上觀察到排常輕微的產(chǎn)生絲狀腐蝕的趨勢(shì)圖4(c)，但在自然暴露環(huán)境中，這一般不會(huì)被發(fā)現(xiàn)是一個(gè)重要的失效模式。

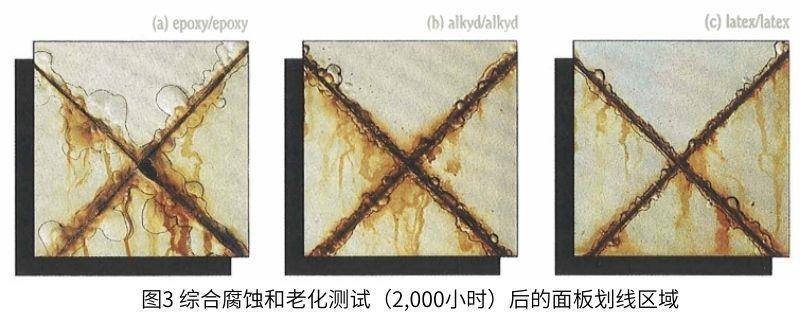

在海上油田現(xiàn)場(chǎng)觀察到的降解模式通常與使用綜合腐蝕/老化試驗(yàn)后觀察到的模式非常相似(圖3)。這是顯而易見的，特別是在2000小時(shí)的腐蝕/老化測(cè)試后，將海洋現(xiàn)場(chǎng)暴露與同等面板進(jìn)行比較時(shí)。例如，對(duì)于環(huán)氧樹脂/環(huán)氧樹脂系統(tǒng)，現(xiàn)場(chǎng)和實(shí)驗(yàn)室樣品都沿著劃線顯示出相對(duì)大的(直徑大于1 cm)、低輪廓的、充滿鐵銹的氣泡(“結(jié)疤”)。(比較圖3(a)和圖4(a))此外，膠乳/膠乳體系在海洋暴露后和腐蝕/老化測(cè)試后的性能比較表明，兩個(gè)樣品都僅顯示出非常小的充滿鐵銹的氣泡(直徑小于或等于2 mm)，粘附力損失可忽略不計(jì)，并且僅在緊鄰劃線處有輕微的銹斑。(比較圖3(c)和圖4(c)。)

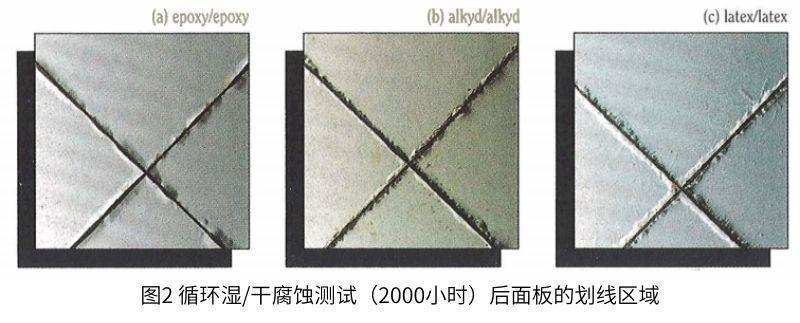

無論是鹽霧試驗(yàn)還是循環(huán)濕/干腐蝕試驗(yàn)(分別為圖1和圖2)，在再現(xiàn)現(xiàn)場(chǎng)測(cè)試后觀察到的故障類型方面都不是特別成功。濕/干腐蝕試驗(yàn)產(chǎn)生了一些沿劃線的涂層提升，并有明顯的產(chǎn)生絲狀腐蝕的趨勢(shì)(例如，圖2（c)）。在這種循環(huán)的濕/干腐蝕環(huán)境中形成的絲狀腐蝕故障與其他工人的發(fā)現(xiàn)是一致的。在鹽霧室中的暴露通常會(huì)導(dǎo)致覆蓋在劃線上的松散附著的腐蝕產(chǎn)物的累積，對(duì)于乳膠/乳膠系統(tǒng)，在測(cè)試的1000小時(shí)內(nèi)，通過在整個(gè)面板上形成水泡，產(chǎn)生了特別嚴(yán)重（和不現(xiàn)實(shí)）的涂層破裂。這些水泡的性質(zhì)與在外部或暴露期間以及在腐蝕/老化測(cè)試期間沿著劃線形成的水泡不同。在鹽霧試驗(yàn)中，水泡傾向于更多的半球形（即有更大的輪廓），并不像現(xiàn)場(chǎng)試驗(yàn)后觀察到的那樣充滿了固體腐蝕產(chǎn)物，而是經(jīng)常充滿了液體電解質(zhì)·在鹽霧試驗(yàn)或干/濕循環(huán)試驗(yàn)中，涂層劃線區(qū)域周圍形成的充滿鐵銹的水泡并不明顯。
基于乳膠系統(tǒng)在現(xiàn)場(chǎng)暴露后相對(duì)較好的性能，鹽霧測(cè)試在評(píng)估這些水性系統(tǒng)時(shí)似乎特別容易產(chǎn)生誤導(dǎo)。值得注意的是，乳膠涂料的耐鹽霧性較差，這在一定程度上說明了為什么一般人不愿意指定這種水性涂料在腐蝕性環(huán)境中使用。然而，這些水性系統(tǒng)的高性能能力正日益被認(rèn)可。
顯然，從上述結(jié)果來看，最有意義的性能評(píng)估是從結(jié)合了濕/干循環(huán)腐蝕和紫外光冷凝老化因素的測(cè)試中獲得的。因此，這種測(cè)試方法似乎比其他測(cè)試方法具有獨(dú)特的優(yōu)勢(shì)。然而，任何有用的實(shí)驗(yàn)室加速試驗(yàn)的一個(gè)重要要求是，它能夠區(qū)分同類密切相關(guān)的涂層的性能。缺乏這種敏感性的測(cè)試在產(chǎn)品開發(fā)研究中的價(jià)值有限，在產(chǎn)品開發(fā)研究中，經(jīng)常需要知道涂料成分的微小變化將如何影響性能。
為了解決這個(gè)問題，進(jìn)行了一項(xiàng)研究，其中使用循環(huán)腐蝕/老化試驗(yàn)(如上所述)來評(píng)估一系列直接涂覆在噴砂清理過的鋼基底上的實(shí)驗(yàn)性丙烯酸乳膠漆。這些涂層(稱為涂層A、B、C、D和E)僅在組成細(xì)節(jié)上略有不同。使用#75線繞刮涂棒以1.5(+0.25密耳[38+6微米])的等效干膜厚度制備涂覆的板。如前所述，在每個(gè)同等固化的板的下半部分切割劃線。

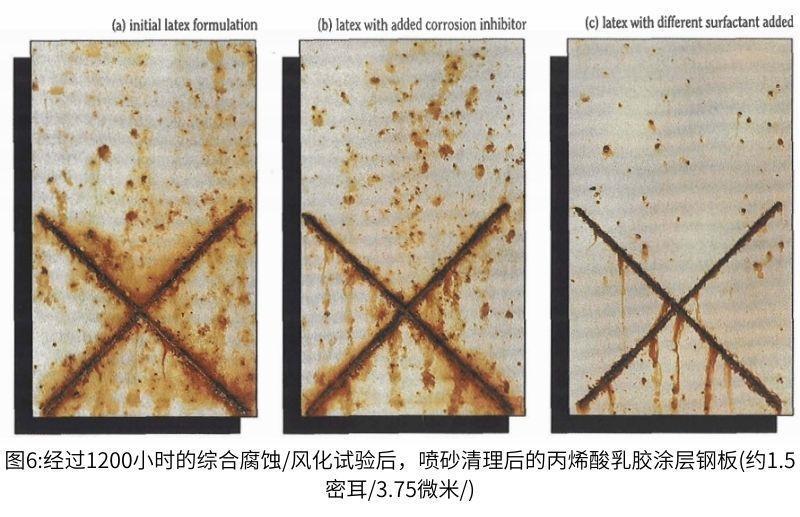

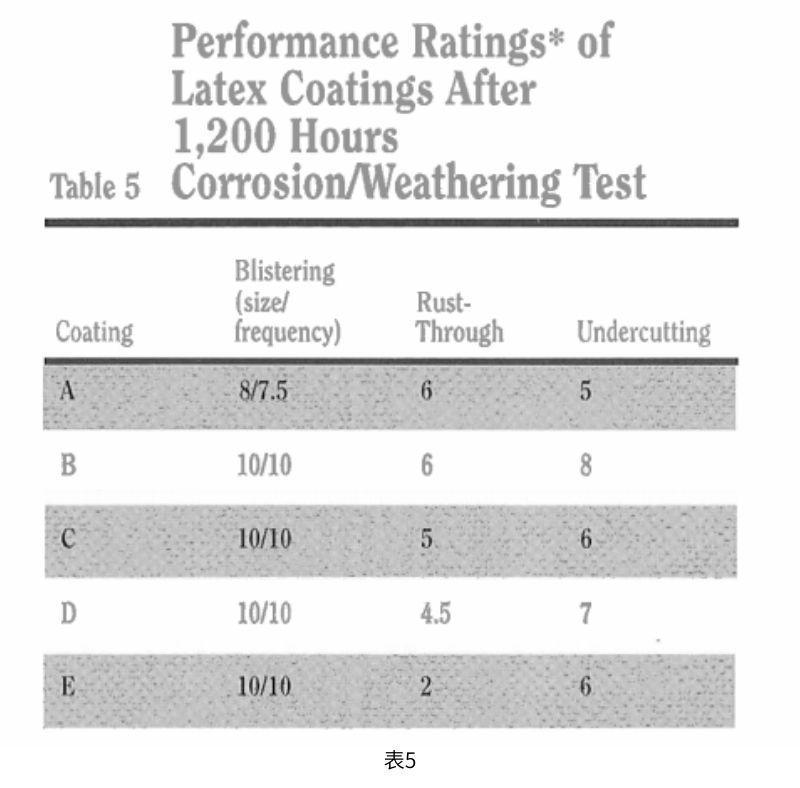

表5列出了5種實(shí)驗(yàn)性涂層在經(jīng)過1200小時(shí)的綜合腐蝕/老化試驗(yàn)后的ASTM水泡、透銹和下切等級(jí)·這些單層樣本都在不同程度上表現(xiàn)出在遠(yuǎn)離劃線的地方形械銹斑，以及在緊鄰劃線的地方形成充滿銹跡的水泡·這是在綜合腐蝕/老化試驗(yàn)中的特點(diǎn)。這在圖6中對(duì)其中的3個(gè)涂層進(jìn)行了說明，它顯示了在初始配方(圖6(a)上加入腐蝕抑制劑(圖6(b)和不同的附加劑(圖6c)的效果。使用組合腐蝕耐候試驗(yàn)，可以區(qū)分這些涂層的性能能力。對(duì)一般類似的涂層在海上暴露12個(gè)月后出現(xiàn)的失效模式的檢查進(jìn)一步證明了這些結(jié)果的普逼“真實(shí)性"，因?yàn)檫@些涂層在遠(yuǎn)離劃線的地方表現(xiàn)出類似的劃線起泡和銹蝕。
本文論證了在用于評(píng)估有機(jī)涂層腐蝕控制性能的加速實(shí)驗(yàn)室試驗(yàn)中加入老化因素的重要性。結(jié)合了紫外光冷凝老化因素的循環(huán)濕/干腐蝕試驗(yàn)，在滿足有意義的加速試驗(yàn)的要求方面顯示出顯著的前景。通過這種測(cè)試方法，在實(shí)踐中觀察到的等級(jí)和失效模式的改進(jìn)再現(xiàn)是可能的。在這方面，濕/干腐蝕試驗(yàn)，特別是連續(xù)鹽霧試驗(yàn)并不令人滿意。此外，所描述的腐蝕/老化測(cè)試技術(shù)似乎具有產(chǎn)品開發(fā)項(xiàng)目應(yīng)用所需的靈敏度?；诒狙芯揩@得的結(jié)果，使用這種腐蝕/老化組合方法進(jìn)行進(jìn)一步研究似乎是有保證的。
與本文關(guān)聯(lián)的產(chǎn)品:
