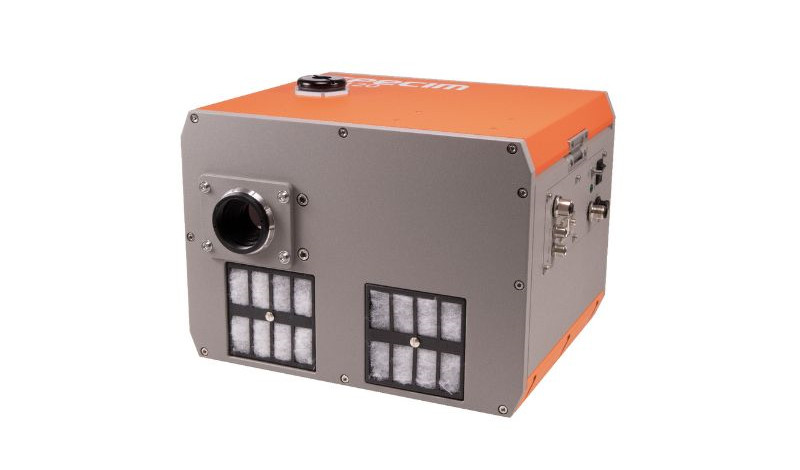

Specim FX120熱成像推掃型高光譜成像系統是一款長波紅外LWIR高光譜相機，支持7.7至12.3 μm的全光譜范圍。
Specim FX120熱成像推掃型高光譜成像系統是一款長波紅外 (LWIR) 高光譜相機，支持7.7至12.3 μm的全光譜范圍。這款熱推掃型HSI相機具有出色的光譜和空間成 像性能，非常適合礦產勘探、環境分析、熱異常檢測以及安全與安保應用。利用SisuRock 工作站，Specim FX120熱成像推掃型高光譜成像系統可實現快速、準確的巖芯掃描。
7.7至12.3 μm光譜范圍
160個光譜波段
616個空間像素
240FPS的高圖像速度（1 ms 曝光時間）
高信噪比
GigE Vision標準接口
可自由選擇的多感興趣區域 (MROI)
小巧堅固且可轉移
全LWIR光譜范圍：用于檢測礦物、氣體和熱異常等對象
高幀率和高信噪比：可實現準確分類以及高成像速度和吞吐量
堅固小巧且可轉移：便于輕松安裝到現有系統和各種操作環境中
易于集成：可通過標準GigE Vision 接口與商業分析軟件通信
與 SisuRock 兼容：利用 SisuRock 工作站實現快速、準確的巖芯掃描
高度均勻和滿阱容量：可捕捉詳細且準確的信息
| 產品型號 | SPECIM FX120熱成像推掃型高光譜成像系統 |
| 光譜范圍 | 7.7 - 12.3 μm |
| 光譜分辨率 (FWHM) | 100 nm |
| 光譜采樣/像素 | 30 nm 不進行合并 |
| 光譜波段數量 | 160 |
| 數值孔徑 | 2 |
| 光學放大倍率 | 0.5 |
| 有效像素大小 | 30 μm 在前鏡頭圖像平面上 |
| 有效狹縫寬度 | 104 μm 在前鏡頭圖像平面上 |
| 有效狹縫長度 | 18.5 mm 在前鏡頭圖像平面上 |
| 動態范圍 - 反射率測量 | 4000:1 (1.5ms)；6000:1 (0.2ms) 最大真實信號/暗噪聲 |
| 最大信噪比 - 反射率測量 | 2500:1 (1.5ms)；3000:1 (0.2ms) 最大真實信號/信號噪聲 |
| 最大信噪比 - 發射測量 | 500 300 K 目標；對點大小進行平均 |
| 空間像素數 | 616 |
| 位深 | 16 |
| 最大幀率 | 240 FPS 默認合并全影像和1 ms曝光時間 |
| 合并 | 1、2、4 光譜和空間 默認設置：2光譜 x 1空間像素 |
| ROI | 可自由選擇的多感興趣區域 ROI 的最小高度為兩個未 binning 的行。最大幀率由第一個 MROI 的第一 行和最后一個 MROI 的最后一行之間的總行數以及 MROI 中包含的總行 數決定。 |
| 可用像素比例 | >= 96 % |
| 圖像校正 | 非均勻性校正 壞像素替換 自動圖像增強 (AIE) 單點 NUC AIE：統一光譜標定 + Smile 和 Keystone 畸變校正 |
| 傳感器材料 | MCT |
| 集成冷卻器 | Stirling |
| 滿阱容量 | 20 Me- |
| 讀出模式 | ITR |
| 光學溫度 | TEC 穩定 默認為 20 攝氏度 |

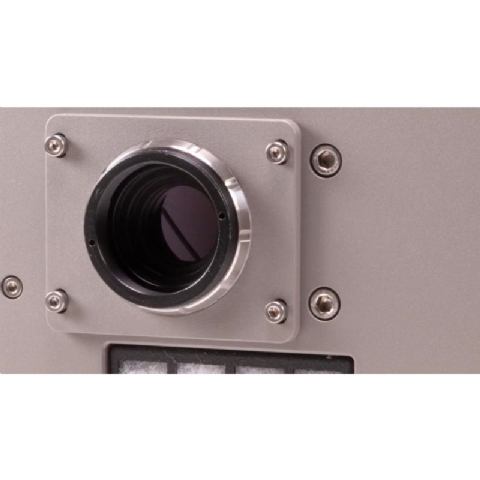

| 鏡頭接口 | 定制接口 |
| 前透鏡選項 | OLEL43、OLEL32 |
| 視場角 | 24 度、32 度 |
| 相機數字?jǐn)?shù)據輸出/控制接口 | GigE Vision、自定義以太網 |
| 相機控制協議 | GenICam、JSON-RPC |
| 電源輸入 | 24 V DC |
| 功耗 | 150 W 在光學器件和探測器同時冷卻期間 |
| 接口 | 以太網 輔助 功率 觸發輸入 觸發輸出 |
| IP 等級 | IP40 |
| 尺寸（長 x 寬 x 高） | 250 mm x 300 mm x 220 mm 兩側均提供安裝表面選項。安裝套件在安裝側增加了 24 mm 的距離。 |
| 重量 | 15 kg |
| 存儲溫度 | -20 ... +50 oC |
| 工作溫度 | +5 ... +40 oC |
| 相對濕度 | 5% – 95%（無冷凝） |
